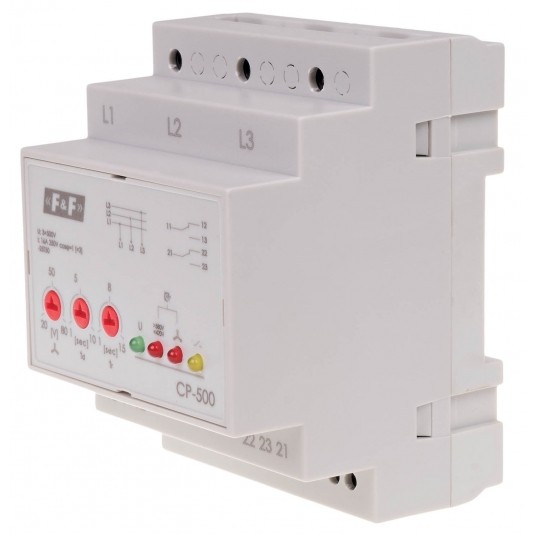

trójfazowy, Un=3x500V (bez N), 5 modułów PRZEKAŹNIK NAPIĘCIOWY

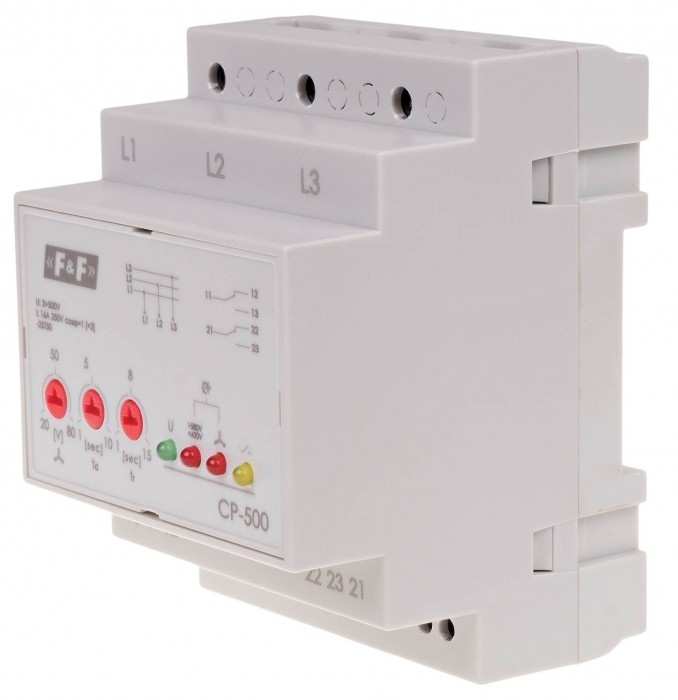

Przewkaźnik napięciowy trójfazowy CP-500, Un=3x500V bez N

Typ trójfazowy
Napięcie zasilania 3 × 500 V
Element wykonawczy 2 × przekaźnik
Maksymalny prąd obciążenia 2 × 8 A
Konfiguracja styków 2 × NO/NC
Separacja styku TAK
Asymetria napięciowa zadziałania 40÷80 V
Kontrola zasilania 4 × LED
Histereza napięciowa powrotu 5 V
Progi napięciowe / czas działania - górny 580 V / 0,5 s
Progi napięciowe / czas działania - dolny 420 V / 5 s
Czas zadziałania przy asymetrii - regulowany 1÷10 s
Czas powrotu regulowany 1÷15 s
Przyłącze styków 1 i 2 zaciski śrubowe 2,5 mm2
Przyłącze L1, L2, L3 zaciski śrubowe 4,0 mm2
Moment dokręcający 0,5 Nm
Pobór mocy 0,7 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 4 moduły (70 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20

3×500 V. Bez przewodu neutralnego. Czujnik CP-500 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×500 V w przypadkach zaniku napięcia w co najmniej jednej fazie, symetrycznego spadku napięć w trzech fazach lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
