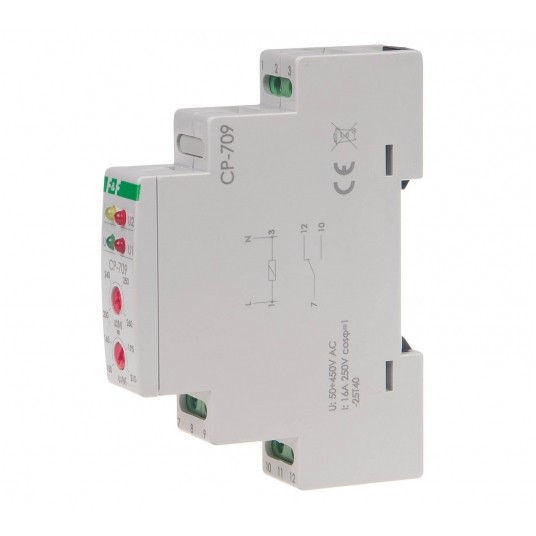

jednofazowy, Un=450V+N, I=16A, 1 moduł PRZEKAŹNIK NAPIĘCIOWY

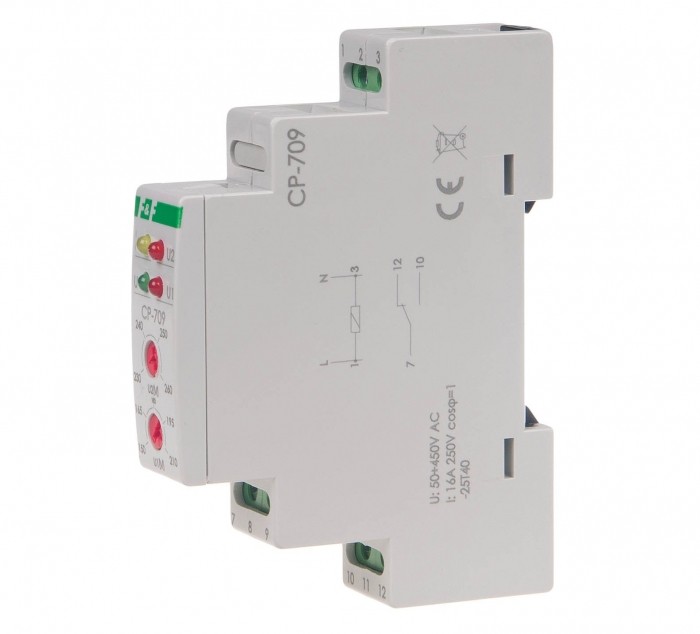

Przekaźnik napięciowy CP-709

Typ jednofazowy
Napięcie zasilania 50÷450 V AC
Blokada czasowa NIE
Współpraca z agregatami prądotwórczymi TAK
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 16 A
Konfiguracja styków 1 × NO/NC
Separacja styku TAK
Kontrola zasilania 4 × LED
Próg napięciowy zadziałania - dolny U1 150÷210 V
Próg napięciowy zadziałania - górny U2 230÷260 V
Histereza napięciowa powrotu - dla progu U1 5 V
Histereza napięciowa powrotu - dla progu U2 5 V
Czas zadziałania - dla progu U1 1,5 s
Czas zadziałania - dla progu U2 0,1 s
Czas powrotu - dla progu U1 1,5 s
Czas powrotu - dla progu U2 1,5 s
Przyłącze zaciski śrubowe 2,5 mm2
Moment dokręcający 0,4 Nm
Pobór mocy 0,8 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20

Jednofazowy. Bez blokady czasowej. Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej i zabezpieczenia odbiornika jednofazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.
