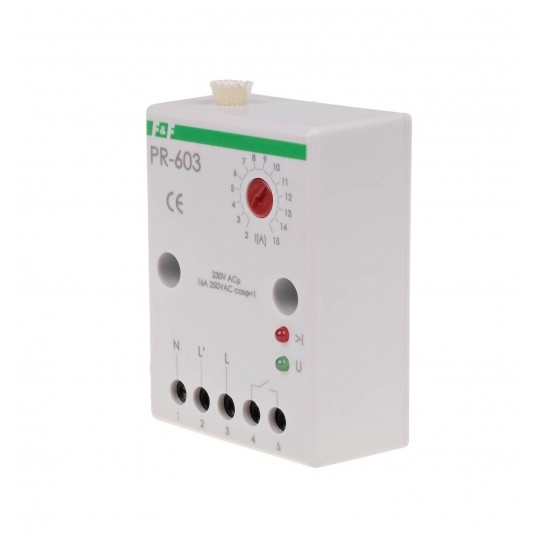

z kanałem przelotowym, styk 1Z, Imax=16A, PRZEKAŹNIK PRIORYTETOWY

Przekaźnik priorytetowy, zakres regulacji 2÷15A, montaz na szynie DIN

Typ z kanałem przelotowym * Napięcie zasilania 230 V AC Element wykonawczy przekaźnik Konfiguracja styków 1 × NO Separacja styku TAK Maksymalny prąd odbiorników niepriorytetowych 16 A lub większy z zastosowaniem stycznika Maksymalny prąd odbiorników priorytetowych ograniczony przekrojem przewodu przewlekanego (maks. O: 4 mm) Prąd przełączenia 2÷15 A Opóźnienie przełączenia 0,1 s Opóźnienie powrotu 0,1 s Histereza powrotu zasilania 10% Średnica otworu przelotowego 4 mm Przyłącze zaciski śrubowe 4,0 mm2 Moment dokręcający 0,5 Nm Pobór mocy 0,4 W Temperatura pracy -25 ÷ 50 °C Wymiary 51×67×26 mm (± 1 mm) Montaż natynkowy Stopień ochrony IP20

Montaż natablicowy. Zakres regulacji 2÷15 A. Z kanałem przelotowym pod przewód prądowy odbiornika. Przekaźniki priorytetowe stosujemy między innymi, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych. Przekażnik znajduje zastosowanie w układach, w których obwody priorytetowe mają obciążalność większą niż 16 A. Urządzenie posiada kanał przelotowy pod przewód prądowy odbiornika (max O= 4 mm), który jest galwanicznie odseparowany od układu pomiarowego przekaźnika.
