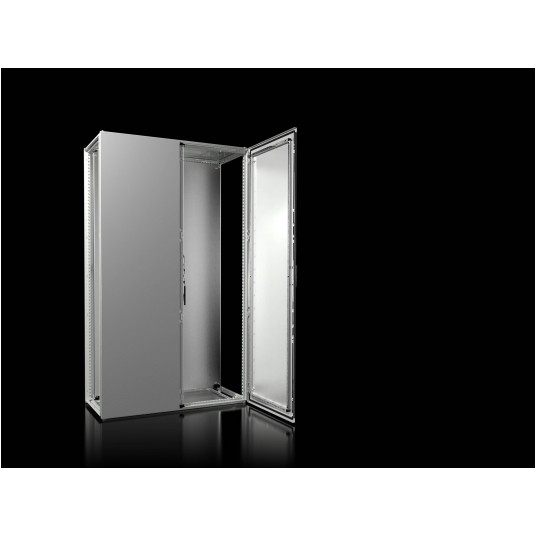

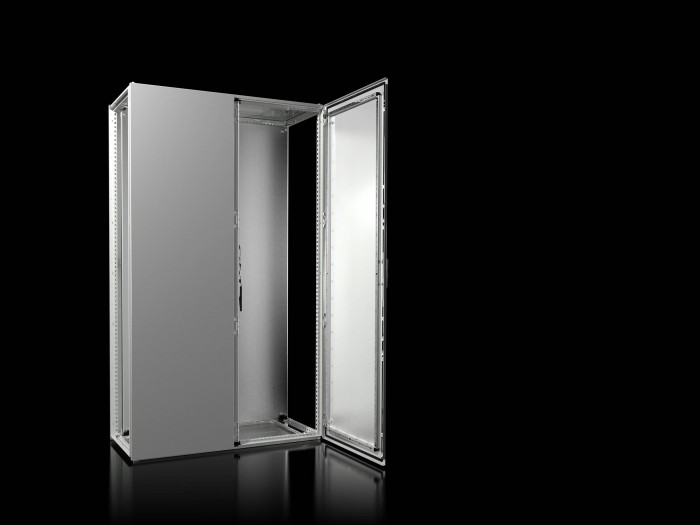

VX 25 SZAFA STEROWNICZA SZAFA 1200X2000X500

Obudowa (system wykuwający) z podwójnymi drzwiami:
Symetryczna konstrukcja ramy, składająca się z
zamykała profilowaną pustą sekcję o średnicy 25 mm
Wzorzec wysokości dźwięku.
Rama z zintegrowaną nakrętką nitową M6 umożliwia
Ustalanie zorientowane na klasę ochronną
dopasowania części w profilu.
Wszystkie sekcje mają fazowane krawędzie.
Poziome sekcje mają ochronną krawędź nad uszczelką.
Obwodowe profile równe z dwoma poziomami montażowymi
dostępne zarówno od środka, jak i z zewnątrz ramy dla
Oszczędza miejsce i szybko instaluje wnętrze.
Cała kwadratowa perforacja umożliwia zastosowanie nakrętek klatkowych
oraz śruby metryczne do M8.
Spawana rama podstawowa z zintegrowanym wzmocnieniem podstawy
pozwala na przymocowanie ogrodzenia na podziemiu przez
wewnętrzna strona obudowania.
Zamontowana, trzyczęściowa płytka dławkowa, zdejmowana i wymienna.
Można je przepuścić ze wszystkich stron.
Ładowność do 15 000 N.
Drzwi:
z uszczelnieniem z pianki, z odstępną ramą drzwi z rur
z otworami o rozstawie 25 mm oraz
Zintegrowane zaciskanie kabli.
Zamykane drzwi po stronie prawej/h z czteropunktowymi
pręt blokujący zatrzep, wkład podwójny do normy DIN 43668.
Sąsiednie drzwi dodatkowo są zamknięte u góry i u dołu
z dźwignią swing.
Zawiasy z zaciętymi sworzniami, kąt otwarcia drzwi 130°
beznarzędziowy montaż do 180°. Prześwit 17 mm.
Tylny panel i płyta dachowa:
Z napinianym uszczelnieniem, zdejmowalnym. Tylny panel oraz
blacha dachowa mocowana śrubami i zdejmowalna. Tylny panel
z pomocą do pozycjonowania. Dach z śrubami mocującymi dach M12.
Płyta montażowa:
Złożone w kształcie C po bokach, regulowane głębokością przez całkę
plastikowe suwaki oraz wielokrotnego użytku szyny montażowe,
regulowana głębokością w układzie skoku 25 mm. W tym
wzór montażowy ułatwiający ustawianie komponentów.
Części płaskie:
Do zakresu zaopatrzenia wchodziły dach, drzwi i tylny panel.
Panele boczne dostępne są jako osobny dodatek.
Panel tylny, dach i płyty odchłanowe są elektryczne
przewodząca połączona z ramą
(automatyczne wyrównywanie potencjałów) do DIN 62 208 oraz
przygotowane do dodatkowego mocowania pasków uziemiających.
Kod QR:
Wydrukowany kod QR na dachu, drzwiach, płycie montażowej, tylnym panelu
oraz tabliczka typu do jednoznacznego oznaczania oraz dla
Łatwe przypomnienie sobie istotnych informacji o produkcie oraz
dokumentacja oraz jasna możliwość śledzenia
Pojedyncze części.
Materiał:
Rama obudowy, tylny panel i dach: 1,5 mm blacha stalowa
Drzwi: blacha stalowa 2 mm
Płyta montażowa: blacha stalowa o średnicy 3 mm, pokryta cynkiem
Wykończenie powierzchni:
Potrójne zabezpieczenie powierzchniowe zapewnia optymalną ochronę
odporna na korozję i odporna na oleje mineralne,
Smary, emulsje obróbki i rozpuszczalniki:
powłoka nanoceramiczna,
elektroforetyczne podkładanie warstwą do wody,
teksturowane powłoki proszkowe w RAL 7035 do powierzchni zewnętrznych.
Kategoria ochrony według IEC 60 529
(z zamontowanymi panelami bocznymi): IP 55
Kategoria ochrony do UL 508A: Typ 1, 12
Ochrona przed uderzeniami zgodnie z IEC 62 262: IK10
Wymiary (szerokość x wysokość x średnica): 1200x2000x400 mm
