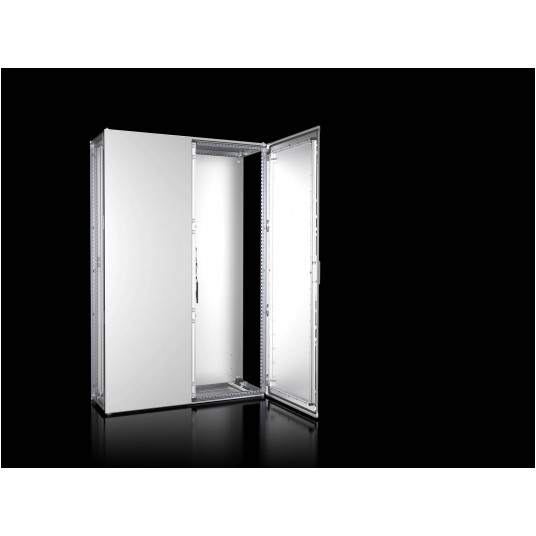

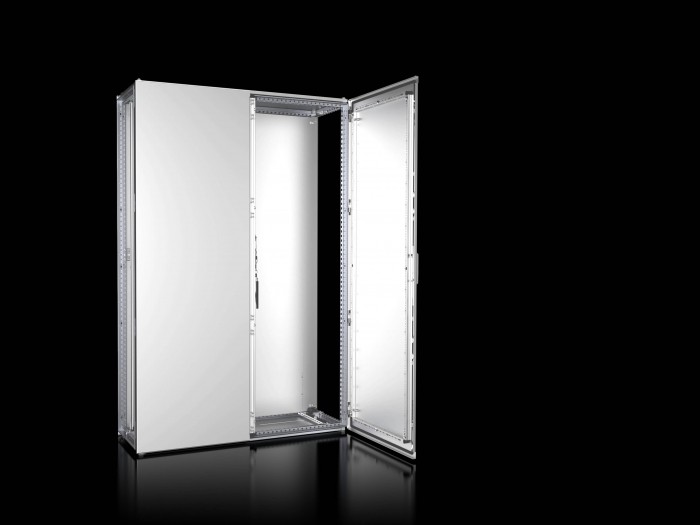

Obudowa (system rozstawkowy) podwójnych drzwi Obudowa: symetryczna konstrukcja ramowa, składająca się z zamkniętej profilowanej pustej sekcji o rozstawie 25 mm. Rama z zintegrowaną nakrętką nitową M6 umożliwia mocowanie elementów dopasowanych w profilu zorientowanym na klasę ochrony . Wszystkie sekcje mają fazowane krawędzie. Poziome sekcje mają ochronną krawędź nad uszczelką. Obwodowe profile równe z dwoma poziomami montażowymi dostępnymi od środka i z zewnątrz ramy, co pozwala oszczędzać miejsce i szybko montować wnętrze. Cała kwadratowa perforacja umożliwia zastosowanie nakrętek klatkowych i śrub metrycznych do M8. Spawana rama podstawowa z zintegrowanym wzmocnieniem pozwala mocować obudowę na podziemiu przez wewnętrzną stronę obudzenia. Zamontowana, trzyczęściowa płytka dławkowa, zdejmowana i wymienna. Można je przepuścić ze wszystkich stron. Ładowność do 15 000 N. Drzwi: z uszczelnieniem piankowym, z zdejmowaną rurową ramą drzwi z otworami o rozstawie 25 mm oraz zintegrowanym zaciskiem kabli. Drzwi zamykane po stronie prawej/h z czteropunktowym drążkiem blokującym, wkładka dwuwiercidlowa zgodnie z normą DIN 43668. Sąsiednie drzwi dodatkowo zamykane u góry i na dole dźwignią obrotową. Zawiasy z zaciętymi sworzniami, kąt otwarcia drzwi 130° , bez narzędzia do przeróbki do 180°. Prześwit 17 mm. Tylna płyta i płyta dachowa: z uszczelnieniem z pianką, zdejmowalne. Tylna płyta i płyta dachowa są przykręcane i zdejmowane. Tylny panel z pomocą pozycyjną. Dach z śrubami mocującymi dach M12. Płyta montażowa: składana w kształcie C po bokach, regulowana na głębokość za pomocą wbudowanych plastikowych przesuwów oraz z wielokrotnie używanymi szynami montażowymi, regulowana na głębokość w układzie skoku 25 mm. W tym wzór montażowy ułatwiający ustawianie komponentów. Płaskie części: Dach, drzwi i tylna płyta wliczone do zakresu zaopatrzenia. Panele boczne dostępne są jako osobny dodatek. Tylny panel, dach i płyty dławkowe są przewodzące elektrycznie połączone z ramą (automatyczne wyrównanie potencjałów) zgodnie z normą DIN 62 208 i przygotowane do dodatkowego mocowania pasków uziemiających. Kod QR: Wydrukowany kod QR na dachu, drzwiach, tablicy montażowej, panelu tylnym i tabliczce typowej dla jednoznacznego oznaczania oraz łatwego przywołania istotnych informacji i dokumentacji produktów oraz wyraźnej wykrywalności pojedynczych części. Materiał: Rama obudowy, tylna płyta, dach i płyty dławowe: 1,5 mm Stal nierdzewna 1.4301 (AISI 304) Drzwi: 2 mm stal nierdzewna 1.4301 (AISI 304) Płyta montażowa: 3 mm blacha stalowa Wykończenie powierzchni: Rama obudowy i płytki wchłazowe: niepowlekane Drzwi(y), dach i tylny panel: zewnętrznie szczotkowane, o rozmiarze usłoj 400 Montaż: blacha montażu: cynkowana kategoria ochrony według IEC 60 529 (z zamontowanymi panelami bocznymi): Kategoria ochrony IP 55 do UL 508A: Typ 1, 12 Ochrona przed uderzeniami zgodnie z IEC 62 262: Wymiary IK10 (Szerokość x Wysokość x Wysokość): 1200x1800x400 mm
