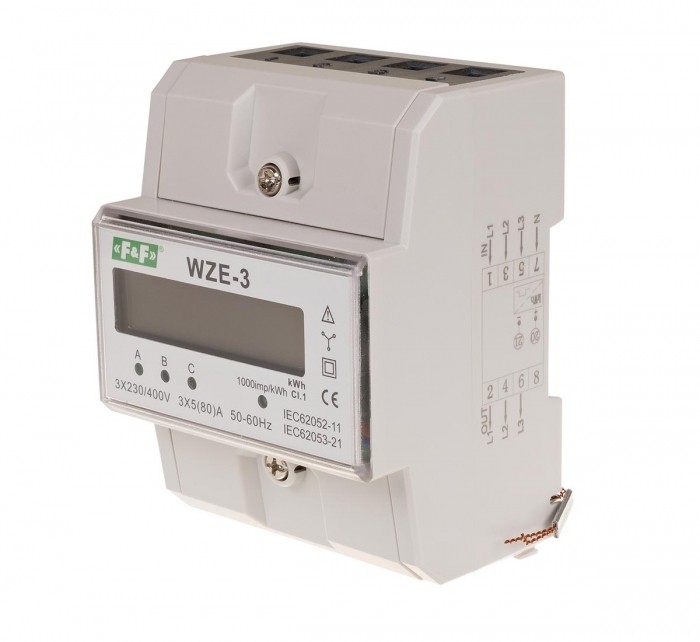

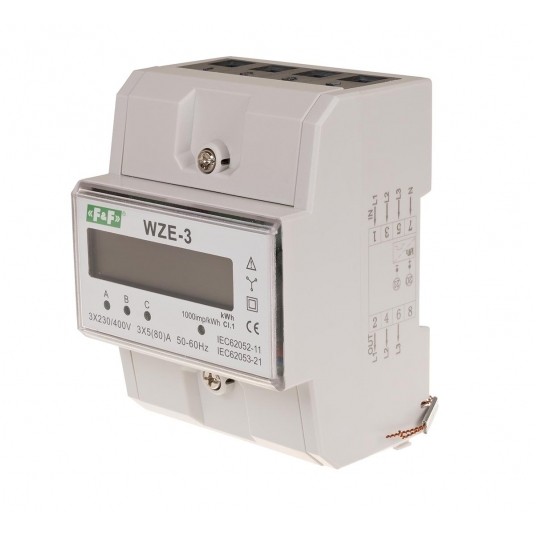

LICZNIK ENERGII ELEKTRYCZNEJ WZE-3 LICZNIK 3F.

Trójfazowy licznik zużycia energii 80A, MID

Klasa dokładności B Liczba faz Trójfazowe z przewodem neutralnym Liczba impulsów 100 Liczba taryf 1 Liczba taryf licznika Jednotaryfowy Maksymalny prąd (Imax) 80A Model Pomiar bezpośredni Napięcie znamionowe 230V Napięcie znamionowe 400V Rodzaj mierzonej energii Pomiar energii czynnej Rodzaj wskaźnika Cyfrowy Rodzaj wyjścia impulsowego S0 Sposób montażu zaciski śrubowe Sposób połączenia licznika Połączenie bezpośrednie Stopień ochrony (IP) IP20 Szerokość wyrażona liczbą modułów 3 Typ licznika Elektroniczny Wersja modułowa TAK Wyjście impulsowe Elektryczny Z wyjściem impulsowym TAK Znamionowa częstotliwość pracy 50Hz

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (A, B, C). Suma impulsów z trzech faz sygnalizowana miganiem LED (1000 imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfra po przecinku oznacza części dziesiętne (0.1 KWh =100 Wh).
