DWUTARYFOWY LICZNIK ENERGII ELEKTRYCZNEJ LICZNIK 3~ DWUKIERUNKOWY

Trójfazowy dwukierunkowy licznik półpośredni, Modbus RTU,100(5)A; MID

Typ trójfazowy Porty RS-485 Protokół komunikacyjny MODBUS RTU Napięcie odniesienia 3×400 V+N Prąd bazowy 5 A Prąd maksymalny 6 A Minimalny prąd mierzony 0,02 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 10 VA; 2 W Zakres wskazań liczydła 0÷99999,9 kWh Stała licznika 0,01; 0,1; 10, 100 imp/kWh Sygnalizacja sczytywania 2 x LED Stała licznika kvarh 0,01; 0,1; 10, 100 imp/kvar Wyjście impulsowe kWh/kvarh otwarty kolektor Napięcie podłączenia kWh/kvarh maks. 30 V DC Prąd podłączenia kWh/kvarh maks. 27 mA Czas impulsu kWh/kvarh 60, 100, 200 ms Przeciążalność 30×lmax/10 ms Izolacja 4 kV/1 min.; 6 kV/1 µs Napięcie mierzone L-N 100÷289 V AC Napięcie mierzone L-L 173÷500 V AC Przyłącze zaciski śrubowe 4,0 mm2 Temperatura pracy -20÷55°C Wymiary 4 moduły (70 mm) Montaż na szynie 35 mm Stopień ochrony IP51

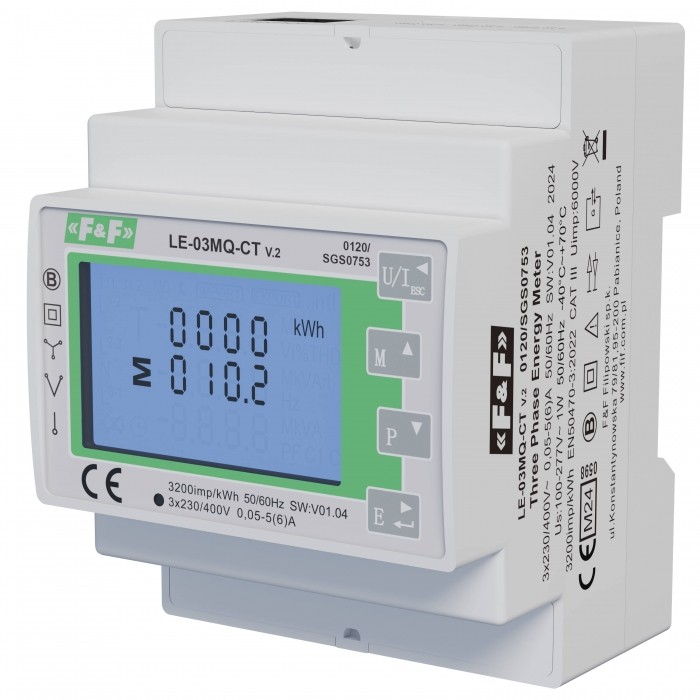

Trójfazowy, półpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci, zgodny z dyrektywą MID, interfejs komunikacyjny Modbus RTU. Przeznaczenie LE-03MQ CT jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego lub trójfazowego w układzie półpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu RS-485. Licznik współpracuje z przekładnikami prądowymi (CT) o prądzie wtórnym 1 A lub 5 A. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.
