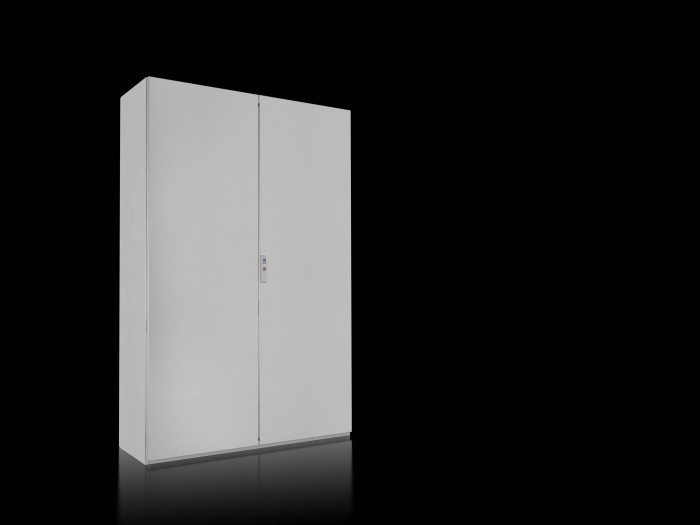

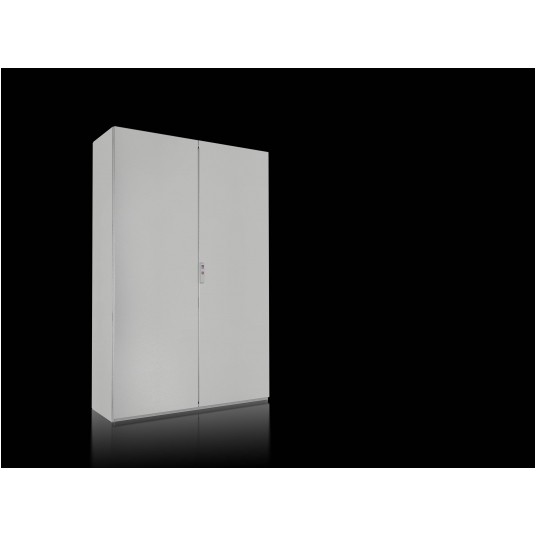

SE SZAFA SE SZAFA 1200x1800x400

Obudowa (System Enclosure VX SE, blacha stalowa) Szafa sterująca do indywidualnego montażu w
konstrukcji integralnej, składająca się z podstawowego nadwozia, drzwi,
tylnego panelu i podstawy. Podstawowe nadwozie wykonane z
profilowanych ścian bocznych i dachu. Profil obudowy z
perforacją systemową w siatce wymiarowej 25 mm. Profile pionowe
, a także przednia i tylna rama dachu
z dwoma poziomami montażu dla oszczędności miejsca w rozbudowie systemu.
Tylny panel przykręcony, podstawa przyspawana,
składająca się z ramy podstawowej i wielu
przesuwanych paneli podłogowych, z zamkiem i drzwiami bocznymi.
Drzwi:
drzwi nakładające się z piankową uszczelką z pianki PU,
z odłączaną kwadratową ramą rurową z perforacją w
siatce DIN o wymiarach 25 mm, drzwi zamykane po prawej stronie z
zamkiem prętowym z czterokierunkowym zamkiem,
wkładka podwójna zgodnie z DIN 43668,
boczne drzwi dodatkowo podwójnie zamykane z dźwignią obrotową,
zawiasy z przykręcanymi ogranicznikami, zawiasy drzwi
wymienne, z zaczepnymi sworzniami zawiasowymi,
kąt otwarcia drzwi 130° można zamontować do 180° bez narzędzi,
Automatyczne wyrównywanie potencjału do korpusu obudowy.
Płytki odkładowe:
3-częściowe, wymienne i wymienne,
zamontowane, automatyczne wyrównywanie potencjału
dla korpusu obudowy.
Panel tylny:
z piankowym uszczelnieniem z uszczelką zasilania, przykręcony, automatyczne
wyrównanie potencjału do korpusu obudowy.
Płyta montażowa:
Krawędzie C po bokach, za pomocą zintegrowanych plastikowych szybowców
i szyn montażowych, głębokość regulowana w
siatce 25 mm. Zawiera siatkę montażową dla
uproszczenia ustawienia komponentów.
Materiał:
Nadwozie, tylny panel, górne, dolne panele: 1,5 mm drzwi z blachy stalowej
:
2 mm płyta stalowa montażowa: 3 mm blacha stalowa
Wykończenie powierzchni:
Potrójna obróbka powierzchni dla ochrony przed korozją
i odporności na oleje mineralne, smary,
emulsje i rozpuszczalniki, powłoki nanoceramiki
, elektroforezę zanurzającą, zewnętrzne
powierzchnie pomalowane proszkowo teksturą RAL 7035.
Płyty montażowe i płytki dławkowe:
ocynkowana klasa ochrony:
IP 55 zgodnie z IEC 60 529
Klasa ochrony do UL 508A: Typ 12, 3R
Ochrona uderzeniowa według IEC 62 262: IK10
Wymiary (szerokość x wysokość x średnica): 1200x1800x400 mm
