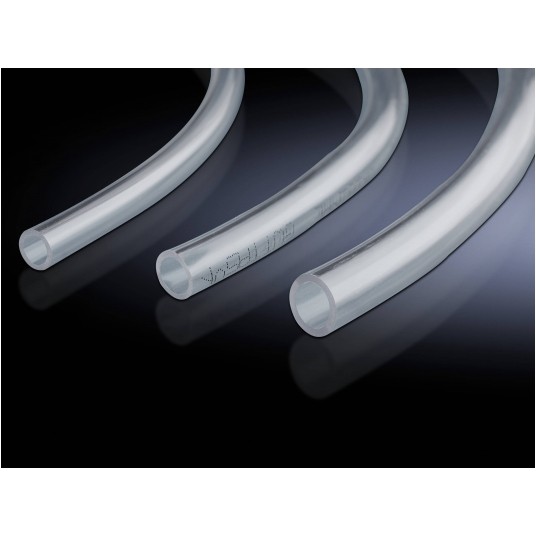

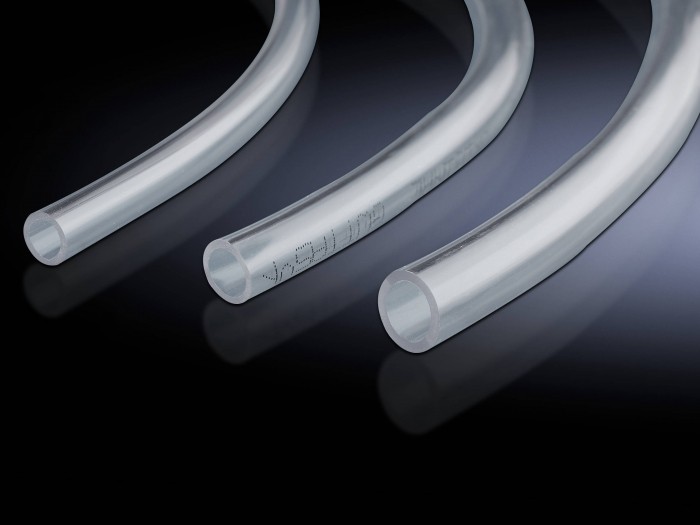

SK WĄŻ KONDENSATU 10X1,5X10 WĄŻ KONDENSATU

LCP hybrydowa (CW) 3311.610 WxHxD (mm) 600x2000x105 10 kW
Jednostka odbiera straty cieplne pochodzące z komponentów IT zainstalowanych w IT
rack i tym samym zapobiega rozpraszaniu tego ciepła w miejscu
instalacja. Temperatura powietrza w pomieszczeniu jest utrzymywana na
Temperatura wlotu powietrza do serwera. Zintegrowane hybrydowe ogrzewanie powietrze/woda
wymiennik z rurą cieplną gwarantuje moc chłodzenia do 10 kW.
Rury cieplne zapewniają równomierne rozprowadzanie ciepła w wymienniku w przypadku
niejednorodne instalacje komponentów w stojaku; Stojak IT ma być
wyposażone w płytki powietrzne typu baffle plate, które są dostępne jako akcesoria, więc
Aby utworzyć "lejek" z tyłu i w ten sposób gwarantować 100%
Transfer ciepła przez rurę grzewczą, równomierny rozkład strat cieplnych
a tym samym pełne wykorzystanie powierzchni wymiennika ciepła. Jednostka ta to
zamontowane z tyłu na półkach IT o szerokości 600 mm z mocowaniami po jednej stronie.
Dzięki zewnętrznej konstrukcji ramowej wymiennik ciepła nie zajmuje
miejsce w szafie – pełny rack serwerowy jest więc dostępny dla IT
sprzęt. Dzięki wysokowydajnemu wymiennikowi ciepła i jego wyjątkowości
Struktura membrany falistej z powłoką hydrofilową, powietrze wyciągane
przepływ z serwerów nie jest upośledzony. Jednostka może być wychylona z boku
Bagażnik jest taki sam jak wentylowane tylne drzwi. Kąt otwarcia
Jednostka ma kąt 130°, również w kombinacjach z kilkoma jednostkami w jednym zestawie.
Komponenty IT zainstalowane w szafie IT korzystają z własnych wentylatorów do kierowania
Ciepły przepływ powietrza do hybrydowego wymiennika ciepła powietrze/woda. Gorąco od
ciepły przepływ powietrza wydechowego z komponentów IT jest rozpraszany w sposób
hybrydowy wymiennik ciepła powietrze/woda. Nie są potrzebne dodatkowe wentylatory
jednostka chłodzenia komponentów IT. Hybryda ciepła powietrze/woda
wymiennik powoduje minimalne straty ciśnieniowe na komponentach IT. Do
Dodatkowo zmniejsza straty ciśnienia po stronie powietrza, dodatkowa przegroda powietrzna
Płyty są dostępne do montażu w dachu i na podłodze
Szafa IT o szerokości 600 mm. Płytki powietrzne nie przeszkadzają
dostępność do okablowania i montażu komponentów IT. Zimno
Połączenie wodne LCP hybrid znajduje się w bocznych drzwiach
Rama. Punkt połączenia linii zasilającej i powrotnej (DN 25, 1"
gwint wewnętrzny) jest przymocowany na urządzeniu i nie jest obracany podczas otwierania, oraz
Zamykamy. Opcjonalnie można zrealizować zaopatrzenie w zimną wodę do jednostki
za pomocą zewnętrznego węża przyłączającego DN 25 / PN 16, długość 1 m (nie
wchodziło w zakres zaopatrzenia).
Dane techniczne, nominalna moc chłodzenia:
Czuła moc chłodzenia: 10 kW (tylko czułe chłodzenie)
Temperatura pokojowa (wlot serwera): 24°C
Delta T air: 12 K
Przepływ powietrza: do 2700 m3/h (wytwarzany przez komponenty IT)
Temperatura wlotu: 15°C
Medium: Woda
Przepływ wody: 30 l/min
Straty ciśnienia, woda: 0,3 bara
Straty ciśnienia, powietrze: ok. 12 Pa
Czynnik chłodniczy, rura ciepła: R 134 A
