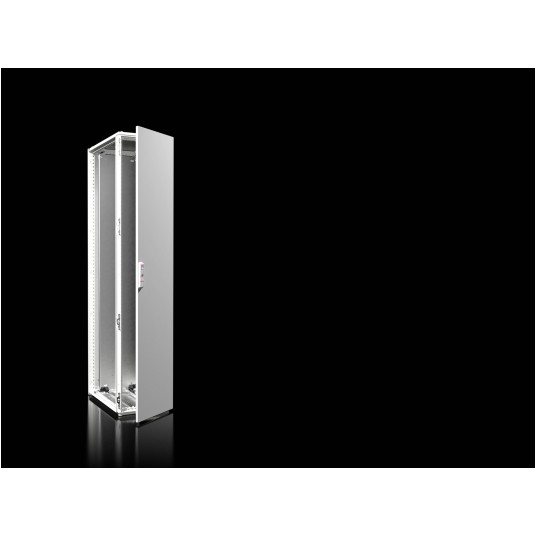

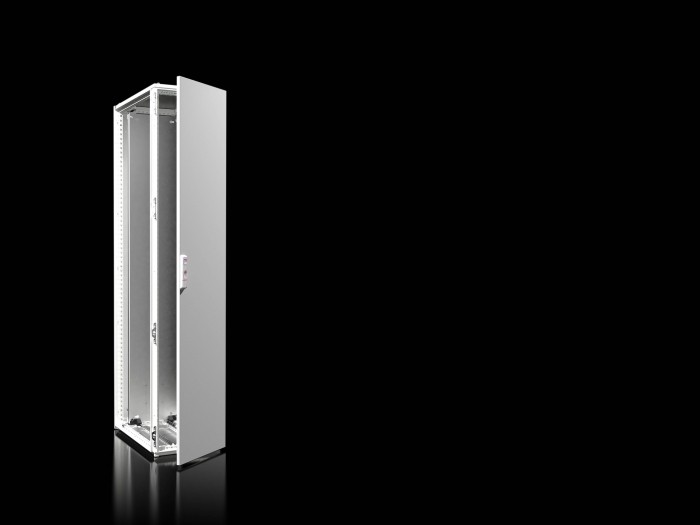

VX 25 SZAFA STEROWNICZA SZAFA 400X1800X600

Obudowa (system rozstawkowy) podwójnych drzwi Obudowa:
symetryczna konstrukcja ramowa, składająca się z
zamkniętej profilowanej pustej sekcji o
rozstawie 25 mm.
Rama z zintegrowaną nakrętką nitową M6 umożliwia
mocowanie elementów dopasowanych w profilu zorientowanym na klasę ochrony
.
Wszystkie sekcje mają fazowane krawędzie.
Poziome sekcje mają ochronną krawędź nad uszczelką.
Obwodowe profile równe z dwoma poziomami montażowymi
dostępnymi od środka i z zewnątrz ramy, co pozwala oszczędzać
miejsce i szybko montować wnętrze.
Cała kwadratowa perforacja umożliwia zastosowanie nakrętek klatkowych
i śrub metrycznych do M8.
Spawana rama podstawowa z zintegrowanym wzmocnieniem
pozwala mocować obudowę na podziemiu przez
wewnętrzną stronę obudzenia.
Zamontowana, trzyczęściowa płytka dławkowa, zdejmowana i wymienna.
Można je przepuścić ze wszystkich stron.
Ładowność do 15 000 N.
Drzwi:
z uszczelnieniem piankowym, z zdejmowaną rurową ramą drzwi
z otworami o rozstawie 25 mm oraz
zintegrowanym zaciskiem kabli.
Czteropunktowy pręt blokujący zatrzask z podwójnym wstawianiem do DIN 43668,
zawias drzwi można przesuwać z prawej na lewą.
Zawiasy z zaciętymi sworzniami, kąt otwarcia drzwi 130°
, bez narzędzia do przeróbki do 180°. Prześwit 17 mm.
Tylna płyta i płyta dachowa:
z uszczelnieniem z pianką, zdejmowalne. Tylna płyta i płyta dachowa są przykręcane
i zdejmowane. Tylny panel
z pomocą pozycyjną. Dach z śrubami mocującymi dach M12.
Płyta montażowa:
składana w kształcie C po bokach, regulowana na głębokość za pomocą
wbudowanych plastikowych przesuwów oraz z wielokrotnie używanymi szynami montażowymi, regulowana
na głębokość w układzie skoku 25 mm. W tym
wzór montażowy ułatwiający ustawianie komponentów.
Płaskie części:
Dach, drzwi i tylna płyta wliczone do zakresu zaopatrzenia.
Panele boczne dostępne są jako osobny dodatek.
Tylny panel, dach i płyty dławkowe są przewodzące elektrycznie
połączone z ramą
(automatyczne wyrównanie potencjałów) zgodnie z normą DIN 62 208 i
przygotowane do dodatkowego mocowania pasków uziemiających.
Kod QR:
Wydrukowany kod QR na dachu, drzwiach, tablicy montażowej, panelu tylnym
i tabliczce typowej dla jednoznacznego oznaczania oraz
łatwego przywołania istotnych informacji i
dokumentacji produktów oraz wyraźnej wykrywalności
pojedynczych części.
Materiał:
Rama obudowy, tylna część i dach: 1,5 mm blacha stalowa
Drzwi: 2 mm blacha stalowa
Płyta montażowa: 3 mm blacha stalowa, cynkowana
Wykończenie powierzchni:
Potrójna obróbka powierzchni zapewnia optymalną ochronę
przed korozją i jest odporna na oleje mineralne,
smary, emulsje obróbki i rozpuszczalniki:
powłoka nanoceramiczna,
elektroforetyczna warstwa gruntowa,
teksturowana powłoka proszkowa w RAL 7035 dla powierzchni zewnętrznych.
Kategoria ochrony według IEC 60 529
(z zamontowanymi panelami bocznymi):
Kategoria ochrony IP 55 do UL 508A: Typ 1, 12
Ochrona przed uderzeniami zgodnie z IEC 62 262: Wymiary IK10
(Szerokość x Wysokość x Wysokość): 400x1800x600 mm
