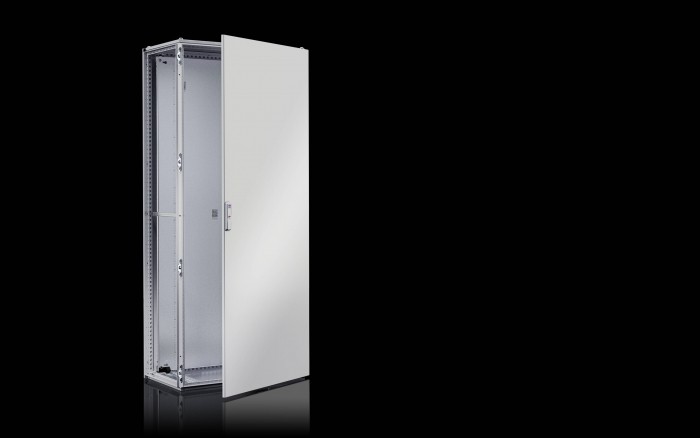

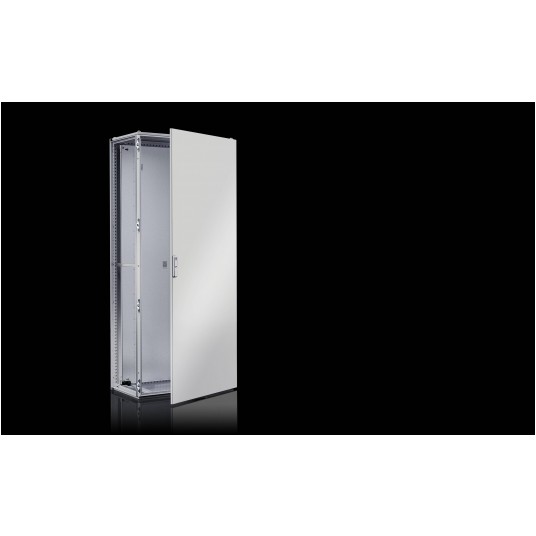

VX 25 RAMA SZEREGOWA IP 66/ NEMA 4 800X2000X600

Obudowa:
symetryczna konstrukcja ramy, składająca się z
zamkniętego, profilowanego profilu pustego o rozstawie 25 mm.
Rama ze zintegrowaną nitonakrętką M6 umożliwia
mocowanie elementów montażowych do profilu w zależności od stopnia ochrony.
Wszystkie profile mają fazowane krawędzie.
Profile poziome posiadają krawędź ochronną nad uszczelką.
Profile o jednakowych wymiarach z dwoma poziomami mocowania
dostępne od wewnątrz i od zewnątrz ramy, co zapewnia
oszczędność miejsca i szybki montaż wewnętrzny.
Perforacja w całym przekroju kwadratowym umożliwia stosowanie nakrętek klatkowych
i śrub metrycznych do M8.
Spawana rama podstawy ze zintegrowanym wzmocnieniem podstawy
umożliwia montaż obudowy na podłożu przez
wewnętrzną stronę obudowy.
Zamontowana trzyczęściowa płyta dławnicowa, demontowalna i wymienna.
Możliwość łączenia w szereg z każdej strony.
Nośność do 15 000 N.
Drzwi:
z uszczelką piankową, z wyjmowaną ościeżnicą rurową
z otworami w rozstawie 25 mm i
zintegrowanym zaciskiem linki.
4-punktowy rygiel ryglujący, wkładka dwupiórowa zgodna z DIN 43668,
Zawiasy drzwi można przełożyć z prawej na lewą stronę.
Zawiasy z niewypadającymi sworzniami, kąt otwarcia drzwi 130°
możliwość modernizacji do 180° bez użycia narzędzi. Prześwit pod podłogą 17 mm.
Ściana tylna i panel dachowy:
Z uszczelką piankową, wyjmowane. Ściana tylna i
płyta dachowa przykręcane i wyjmowane.
Ściana tylna z ramą z rur kwadratowych
z uszczelką z pianki poliuretanowej. Ściana tylna i
panel dachowy przykręcane i wyjmowane. Ściana tylna z
ramą z rur kwadratowych dla dodatkowego wzmocnienia i
pomocy w pozycjonowaniu. Dach ze śrubami mocującymi M12.
Płyta montażowa:
Składana bocznie w kształcie litery C, z regulacją głębokości za pomocą zintegrowanych
plastikowych suwaków i szyn montażowych wielokrotnego użytku,
z regulacją głębokości w rozstawie 25 mm. W zestawie
schemat montażowy ułatwiający pozycjonowanie komponentów.
Części płaskie:
Dach, drzwi i panel tylny w zestawie.
Panele boczne dostępne są jako oddzielne akcesoria.
Panel tylny, dach i płyty dławnicowe są połączone elektrycznie z ramą
(automatyczne wyrównanie potencjałów) zgodnie z normą DIN 62 208 i
przygotowane do dodatkowego mocowania linek uziemiających.
Płyta podstawy:
Jednoczęściowa płyta podstawy z płytami dławikowymi,
zdejmowana i wymienna, zamontowana, połączona przewodowo z ramą
(automatyczne wyrównanie potencjałów) zgodnie z
normą DIN 62 208.
Kod QR:
Nadrukowany kod QR na dachu, drzwiach, płycie montażowej, panelu tylnym
i tabliczce znamionowej w celu jednoznacznego oznakowania i
łatwego odnalezienia istotnych informacji o produkcie i
dokumentacji, a także jednoznacznego śledzenia
pojedynczych części.
Materiał:
Rama obudowy, panel tylny, dach,
Płyta podstawy: blacha stalowa o grubości 1,5 mm
Drzwi: blacha stalowa o grubości 2 mm
Płyta montażowa: blacha stalowa o grubości 3 mm, ocynkowana
Wykończenie powierzchni:
Potrójna obróbka powierzchni zapewniająca ochronę antykorozyjną
i odporność na oleje mineralne, smary,
emulsje i rozpuszczalniki: powłoka nanoceramiczna, powłoka elektroforetyczna, podkład zanurzeniowy elektroforetyczny,
Powierzchnie zewnętrzne i płyta podstawy
malowane proszkowo w kolorze RAL 7035.
Klasa ochrony wg IEC 60 529 (z zamontowanymi panelami bocznymi):
IP 66
Klasa ochrony wg UL 508A: Typ 1, 3R, 4, 12
Ochrona przed uderzeniami wg IEC 62 262: IK10
Wymiary (szer. x wys. x gł.): 800 x 2000 x 600 mm
