LICZNIK ENERGII ELEKTRYCZNEJ 100A LICZNIK 3~

Trójfazowy licznik zużycia energii czynnej i biernej, M-BUS, 100(5)A; MID

Typ trójfazowy Porty M-Bus Protokół komunikacyjny M-Bus Napięcie odniesienia 3×400 V+N Prąd bazowy 0,5÷10 A Prąd maksymalny 100 A Minimalny prąd mierzony 0,04 A Dokładność pomiaru zgodnie z IEC61036 klasa 1 Pobór własny licznika 10 VA; 2 W Zakres wskazań liczydła 0÷99999,99 kWh Stała licznika 0,01; 0,1; 10, 100 imp/kWh Sygnalizacja sczytywania 2 x LED Stała licznika kvarh 0,01; 0,1; 10, 100 imp/kvar Wyjście impulsowe kWh/kvarh otwarty kolektor Napięcie podłączenia kWh/kvarh maks. 30 V DC Prąd podłączenia kWh/kvarh maks. 27 mA Czas impulsu kWh/kvarh 60, 100, 200 ms Przeciążalność 30×lmax/10 ms Izolacja 4 kV/1 min.; 6 kV/1 µs Napięcie mierzone L-N 100÷289 V AC Napięcie mierzone L-L 173÷500 V AC Przyłącze zaciski śrubowe 25 mm2 Temperatura pracy -20÷55°C Wymiary 4,5 modułu (75 mm) Montaż na szynie 35 mm Stopień ochrony IP51

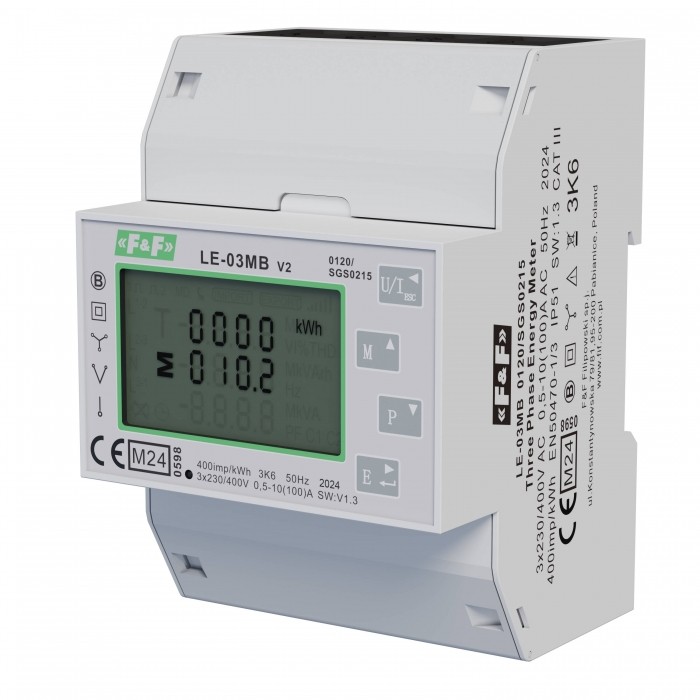

Trójfazowy, bezpośredni, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci, zgodny z dyrektywą MID, interfejs komunikacyjny M-Bus. LE-03MB jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego lub trójfazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu M-Bus. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępnego z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi M-Bus.
