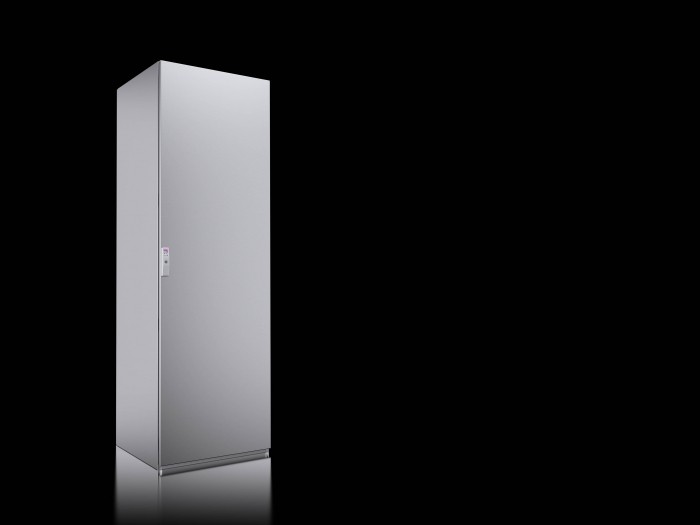

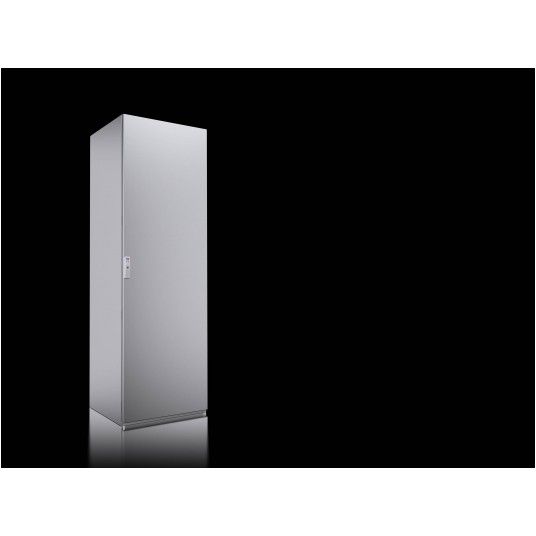

R. SZAFA STEROWNICZA SZAFA 600X1800X500 ZE STALI N

Obudowa (System Enclosure VX SE, stal nierdzewna) Szafa sterująca do indywidualnego montażu w
konstrukcji integralnej, składającej się z podstawowego nadwozia, drzwi,
tylnego panelu i podstawy. Podstawowe nadwozie wykonane z
profilowanych ścian bocznych i dachu. Profil obudowy z
perforacją systemową w siatce wymiarowej 25 mm. Profile pionowe
, a także przednia i tylna rama dachu
z dwoma poziomami montażu dla oszczędności miejsca w rozbudowie systemu.
Tylny panel przykręcony, podstawa przyspawana,
składająca się z ramy podstawowej i wielu podzielonych
płyt przekładowych, drzwi zawiasowane po prawej stronie.
Drzwi:
z poziomym podwójnym uszczelnieniem z pianki z napojem PU, z
odstępną ramą drzwi z perforacją w
siatce wymiarowej DIN 25 mm, czterokrotnie
zamykana wkładka podwójnego bitu zgodnie z normą DIN 43668,
zawiasy na prawym zawiasie, wymienne, z
zaczepnymi sworzniami zawiasowymi, kąt otwarcia drzwi 130°
według VDI, możliwość modernizacji do 180°,
automatyczne wyrównanie potencjału do korpusu obudowy.
Płytki odkładowe:
3-częściowe, wymienne i wymienne,
zamontowane, automatyczne wyrównywanie potencjału
dla korpusu obudowy.
Panel tylny:
z piankowym uszczelnieniem z uszczelką zasilania, przykręcony, automatyczne
wyrównanie potencjału do korpusu obudowy.
Płyta montażowa:
Krawędzie C po bokach, za pomocą zintegrowanych plastikowych szybowców
i szyn montażowych, głębokość regulowana w
siatce 25 mm. Zawiera siatkę montażową dla
uproszczenia ustawienia komponentów.
Materiał:
nadwozie, drzwi, tylny panel,
płytki odkładowe: stal nierdzewna 1.4301 (AISI 304)
obudowa:
1,5 mm drzwi: 2 mm
tylna płyta: 1,5 mm
płytki podławkowe: 1,5 mm
płytka montażowa: 3 mm blacha stalowa
Wykończenie powierzchni:
obudowa, drzwi i tylny panel: szczotkowane, o rozmiarze ziarna 400
płytki odlewowe:
niepowlekana płyta montażowa: cynkowana
klasa ochronna:
IP 55 zgodnie z IEC 60 529
Klasa ochrony do UL 508A: Typ 12, 3R
Ochrona przed uderzeniami zgodnie z IEC 62 262: Wymiary IK10
(Szerokość x Wysokość x Rozstrzygnięcie): 600x1800x500 mm
