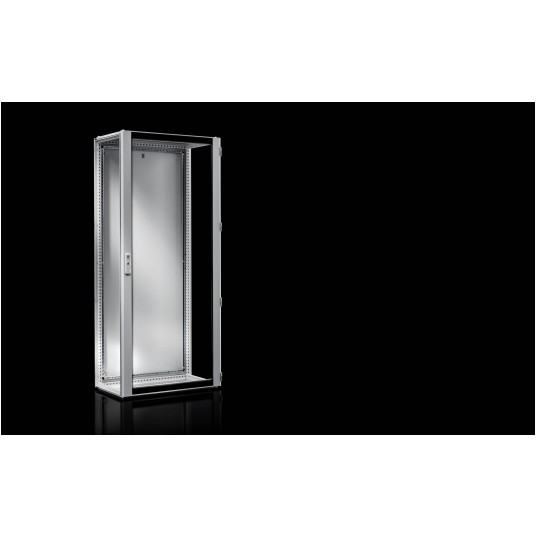

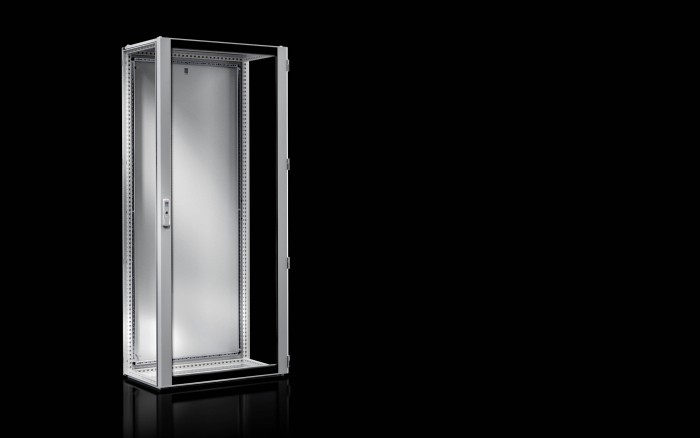

VX 800X2000X600 SZAFA PRZESZKLONA

Schaltschrank (system Anreih) – podstawowa obudowa z przeszkloną obudową drzwi:
Symetryczna konstrukcja ramy, składająca się z
zamykała profilowaną pustą sekcję o średnicy 25 mm
Wzorzec wysokości dźwięku.
Rama z zintegrowaną nakrętką nitową M6 umożliwia
Ustalanie zorientowane na klasę ochronną
dopasowania części w profilu.
Wszystkie sekcje mają fazowane krawędzie.
Poziome sekcje mają ochronną krawędź nad uszczelką.
Obwodowe profile równe z dwoma poziomami montażowymi
dostępne zarówno od środka, jak i z zewnątrz ramy dla
Oszczędza miejsce i szybko instaluje wnętrze.
Cała kwadratowa perforacja umożliwia zastosowanie nakrętek klatkowych
oraz śruby metryczne do M8.
Spawana rama podstawowa z zintegrowanym wzmocnieniem podstawy
pozwala na przymocowanie ogrodzenia na podziemiu przez
wewnętrzna strona obudowania.
Zamontowana, trzyczęściowa płytka dławkowa, zdejmowana i wymienna.
Można je przepuścić ze wszystkich stron.
Ładowność do 15 000 N.
Aluminiowe przeszkliwające drzwi:
z napinianym uszczelnieniem,
Pręt blokujący zatrzaskową 4-punktową, wkład podwójny do DIN 43668,
Zawias drzwi można przesuwać z prawej na lewą stronę.
Zawiasy z zaciętymi sworzniami zawiasowymi,
Kąt otwarcia drzwi 180°.
Tylna część drzwi z blachy stalowej:
z uszczelnieniem z pianki, z odstępną ramą drzwi z rur
z otworami o rozstawie 25 mm oraz
Zintegrowane zaciskanie kabli.
Pręt blokujący zatrzaskową 4-punktową, wkład podwójny do DIN 43668,
Zawias drzwi można przesuwać z prawej na lewą stronę.
Zawiasy z zaciętymi sworzniami, kąt otwarcia drzwi 130°
beznarzędziowy montaż do 180°.
Płyta dachowa:
Z napinianym uszczelnieniem,
Mocowane śrubami i zdejmowane.
Dach z śrubami mocującymi dach M12.
Części płaskie:
Dach, drzwi z aluminiowym przeszkliwem z przodu, drzwi z blachy stalowej z tyłu,
Płaty gruczołowe wliczone do zakresu dostępu.
Panele boczne dostępne są jako osobny dodatek.
Tylne drzwi, dach i płyty dławkowe są elektryczne
przewodząca połączona z ramą
(automatyczne wyrównywanie potencjałów) do DIN 62 208 oraz
przygotowane do dodatkowego mocowania pasków uziemiających.
Kod QR:
Wydrukowany kod QR na dachu, tylnych drzwiach i tabliczce
oraz tabliczka typu do jednoznacznego oznaczania oraz dla
Łatwe przypomnienie sobie istotnych informacji o produkcie oraz
dokumentacja oraz jasna możliwość śledzenia
Pojedyncze części.
Materiał:
Rama obudowy, tylny panel i dach: 1,5 mm blacha stalowa
Drzwi przeszklone: jednoszybowe szkło bezpieczeństwa: 3 mm, aluminium
Tylne drzwi: 2 mm, blacha stalowa
Płyty dławkowe: 1,5 mm, blacha stalowa, cynkowana
Wykończenie powierzchni:
Potrójne zabezpieczenie powierzchniowe zapewnia optymalną ochronę
odporna na korozję i odporna na oleje mineralne,
Smary, emulsje obróbki i rozpuszczalniki:
Powłoka nanoceramiczna, elektroforetyczne warstwa gruntowa,
teksturowane powłoki proszkowe w RAL 7035 do powierzchni zewnętrznych.
Szklane drzwi z aluminium.
Kategoria ochrony według IEC 60 529
(z zamontowanymi panelami bocznymi): IP 55
Kategoria ochrony do UL 508A: Typ 1, 12
Ochrona przed uderzeniami zgodnie z IEC 62 262: IK08
Wymiary (szerokość x wysokość x średnica): 800x2000x600 mm
