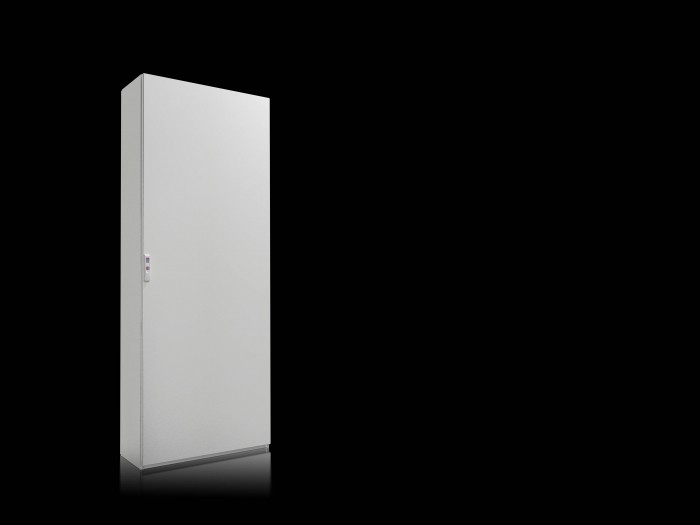

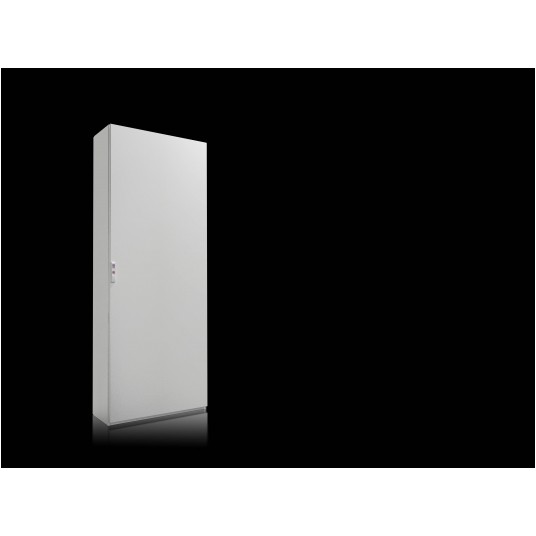

VX SZAFA SE 800x2000x300 SZAFA POJEDYNCZA

Obudowa (System Enclosure VX SE, blacha stalowa) Szafa sterująca do indywidualnego montażu w
konstrukcji integralnej, składającej się z podstawowego nadwozia, drzwi,
tylnej ściany i podstawy. Podstawowe nadwozie wykonane z
profilowanych ścian bocznych i dachu. Profil obudowy z
perforacją systemową w siatce wymiarowej 25 mm. Profile pionowe
, a także przednia i tylna rama dachu
z dwoma poziomami montażu dla oszczędności miejsca w rozbudowie systemu.
Tylna płyta przykręcona, podstawa zespawana,
składająca się z ramy podstawowej i wielu
podzielonych płyt odkładaczy, drzwi zawiasowane po prawej stronie.
Drzwi:
z poziomym podwójnym uszczelnieniem z pianki z PU, z
zdejmowaną rurową ramą drzwi z perforacją w
siatce wymiarów DIN 25 mm, czterokrotnie blokowane,
wkładka podwójna zgodnie z normą DIN 43668,
zawiasy na prawy zawias, wymienne, z
zaczepnymi sworzniami zawiasowymi, kąt otwarcia drzwi 130°
według VDI, możliwość modernizacji do 180°,
automatyczne wyrównanie potencjału do korpusu obudowy.
Płytki dławkowe:
3-częściowe, wyjmowane i wymienne, zamontowane,
automatyczne wyrównywanie potencjału do
korpusu obudowy.
Panel tylny:
z piankowym uszczelnieniem z uszczelką zasilania, przykręcony, automatyczne
wyrównanie potencjału do korpusu obudowy.
Płyta montażowa:
Krawędzie C po bokach, za pomocą zintegrowanych plastikowych szybowców
i szyn montażowych, głębokość regulowana w
siatce 25 mm. Zawiera siatkę montażową dla
uproszczenia ustawienia komponentów.
Materiał:
Nadwozie, tylny panel, górne, dolne panele: 1,5 mm drzwi z blachy stalowej
:
2 mm płyta montażowa: 3 mm blacha stalowa
Wykończenie powierzchni:
Potrójna obróbka powierzchni dla ochrony przed korozją
i odporności na oleje mineralne, smary,
emulsje procesowe i rozpuszczalniki, powłoki nanoceramiki
, elektroforezę zanurzającą, zewnętrzne
powierzchnie pomalowane proszkowo teksturą RAL 7035.
płyty montażowe i płytki dławkowe:
ocynkowana klasa ochrony:
IP 55 zgodnie z normą IEC 60 529
według UL 508A: Typ 12, 3R
Ochrona uderzeniowa zgodnie z IEC 62 262: IK10
Wymiary (Szerokość x Wysokość x Średnica): 800x2000x300 mm
